1. 工作原理

物料通過進料裝置進入烘干機，由于筒體是在傾斜狀態下作緩慢回轉運動，因此物料在軸向方向上由高端向低端運動，在運動過程中揚料板將物料在圓周向上不斷升舉、拋散和向下移動，從而使物料與空氣進行充分熱交換直至烘干到規定濕度以下，烘干后的物料從出料裝置排出。

2. 應用

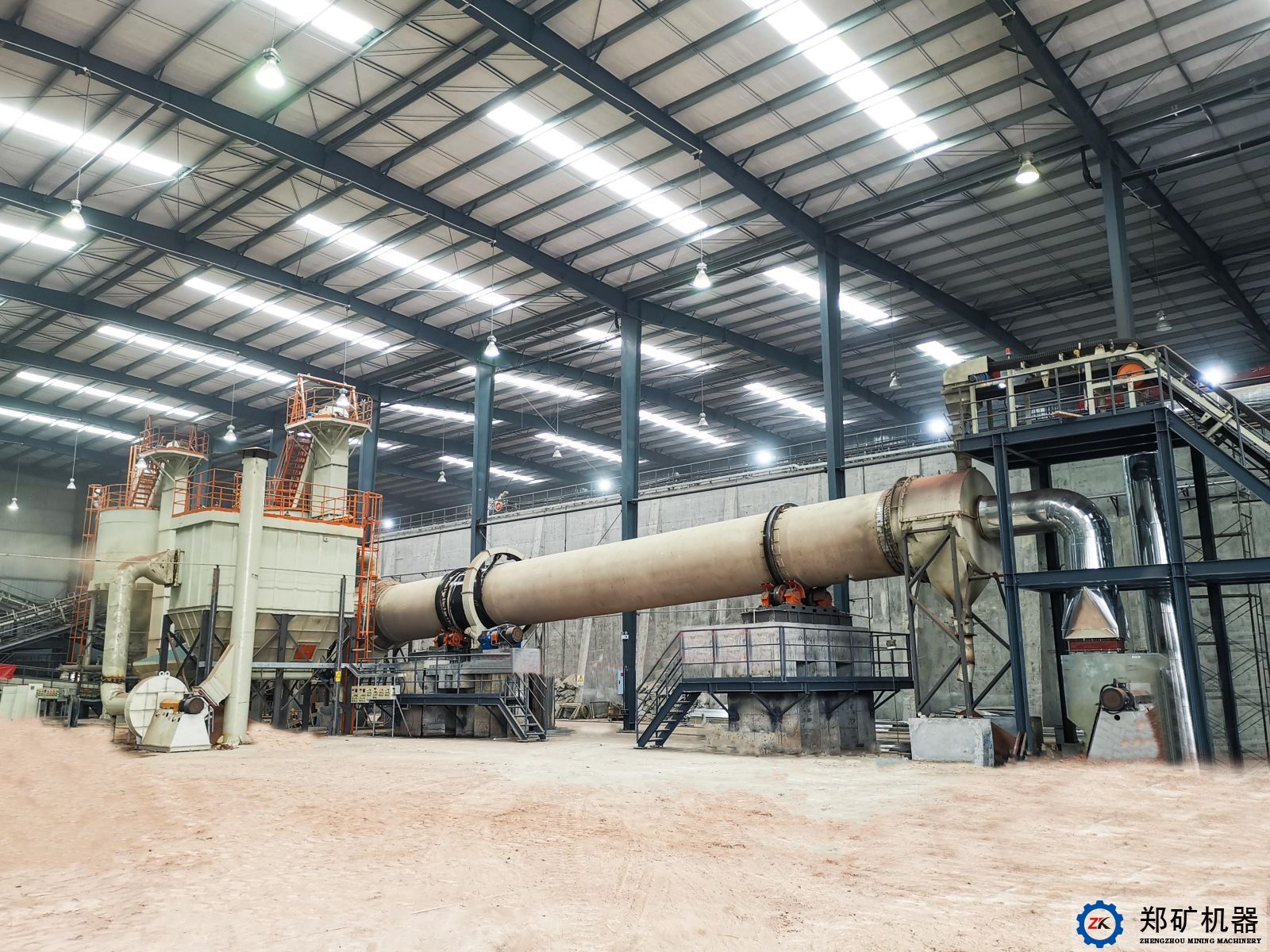

單筒烘干機是將物料通過筒體回轉帶動物料與高溫?zé)煔膺M(jìn)行充分熱交換，使物料烘干的設備，具有烘干效果好、產能大、運轉率高、節能環保、操作維護簡便以及整機使用壽命長等特點，可廣泛應用于鋁礬土、粘土、礦渣、粉煤灰等烘干使用。

3. 組成結構

烘干機主要有進料裝置、托擋輪裝置、傳動部分、筒體部分、托輪裝置、出料裝置等組成，其主要結構特點是：

3.1進出料裝置密封：采用耐熱鋼鱗片密封來代替原來的迷宮密封和石墨密封，不僅降低了漏風量，而且經久耐用，方便檢修更換。為了保證密封效果，應定期檢查鱗片磨損情況，及時調整，使鱗片與筒體密封面密切貼合;

3.2托輪支承裝置安裝在設備基礎上，起支承筒體的作用。由托輪、托輪軸、軸承座、底板等幾部分組成;

3.3. 傳動部分：在低溫端輪帶附近的筒體上用彈簧板固定一個大齒圈。烘干機正常運轉時，由電動機經減速器向該開式小齒輪裝置傳遞動力，小齒輪驅動大齒輪通過彈簧板帶動烘干機筒體轉動;

3.4. 筒體部分包括筒體、輪帶和內部裝置;在筒體的進料端,為防止倒料,裝有擋料圈和導料板;在筒體的熱端,為了保護筒體,可裝有耐熱護板;

4. 產品優勢

4.1結構緊湊、運轉平穩、操作維護簡便，烘干效果好、產能大、運轉率高;

4.2筒體內部根據物料情況設置不同形式的揚料板，多種角度的周向揚料板組合裝置，可大幅提高其熱交換率，縮短烘干時間;4.3.托擋輪支承裝置和托輪支承裝置的機架整體焊接完畢，進行振動時效處理，消除焊接應力后，用大型立式車床和鏜銑床進行一體化加工制造，保證了各部分的加工、配合精度和形位公差，有效提高了整機的安裝精度和可靠性能。
